Спиральные OFCS
Безмасляные спиральные компрессоры
OFCS 2 – 20
Компания «Чеккато» всегда старается удовлетворять новые потребности рынка. Очередным шагом в этом направлении стало начало производства линейки "ECOLIFE - OFCS".
Эти компрессоры, использующие уникальную технологию, надёжны, компактны, бесшумны и предназначены для производства абсолютно безмасляного воздуха.
Новые технологии предъявляют всё более жёсткие требования к содержанию следов масла в сжатом воздухе. В некоторых производственных процессах содержание масла вообще не допустимо.
Проще и безопасней сразу производить безмасляный воздух, чем очищать его от следов масла с помощью сложной системы фильтров.
Преимущества:
Полное отсутствие масла: это особенно важно в производственных процессах, при которых даже случайное аварийное попадание масла в воздух является критичным.
Постоянное давление на выходе за счёт отсутствия его падения в системе фильтров
Очень низкий уровень шума: 54 – 68 дБл
Разные варианты комплектации
Эта технология готова бросить вызов популярным на рынке и хорошо себя зарекомендовавшим компрессорам с частотным регулированием производительности. В основу положено использование незаслуженно забытых двухскоростных асинхронных моторов в совокупности с интеллектуальной автоматической системой управления. Данная комбинация дала простое и эффективное решение сложной проблеме регулирования производства сжатого воздуха.
По сравнению с «частотниками» они не имеют потерь воздуха в частотном преобразователе и имеют гораздо меньшую стоимость.
Как известно, работа компрессора в режиме разгрузки ведёт к неизбежным значительным потерям энергии.
Абсолютно безмасляный воздух
Отсутствие контакта между движущимися частями в спиральном компрессорном элементе позволяет отказаться от подачи масла в камеру сжатия, следствием чего является получение сжатого воздуха без масла. Спиральный компрессорный элемент приводится во вращение электродвигателем посредством ременной передачи. Отсутствие зубчатого редуктора позволяет обойтись без внешней масляной системы.
Энергоэффективность
Отказ от режима разгрузки и переход к алгоритму работы "нагрузка/останов" обеспечили
чрезвычайно высокую энергоэффективность компрессоров серии OFCS. Система управления многоблочных версий позволяет привести производительность компрессора
в полное соответствие с потреблением сжатого воздуха пневмосетью.
Чрезвычайно низкий уровень шума
Отсутствие контакта между движущимися деталями компрессорного элемента и его низкие обороты позволили сделать работу спиральных компрессоров чрезвычайно тихой. Они могут устанавливаться непосредственно на рабочем месте.
Прочность и надежность
Простота спирального компрессора обеспечивает ему действительно непревзойденную надежность. Отсутствие в конструкции изделия большого количества движущихся частей заметно увеличивает срок эксплуатации компрессора и заметно сокращает количество и частоту проведения регламентных сервисных работ.

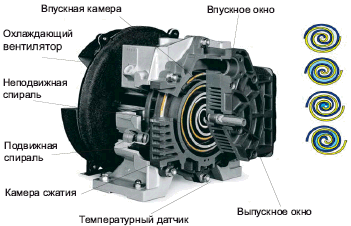

Сжатие воздуха происходит за счет перемещения движущейся с эксцентриситетом спирали относительно неподвижной спирали. Воздух, попав в камеру сжатия, отсекается от внешней среды. Начинается процесс сжатия. Вследствие продолжающегося перемещения подвижной спирали сжатый воздух попадает в центр камеры сжатия и вытесняется в пневмосеть. Данный процесс непрерывно повторяется, что позволяет получить равномерный поток воздуха без колебаний.
Версия на раме (Floor mounted)
Отличается простотой, удобством эксплуатации и великолепно вписывается в уже существующую пневмолинию. Все изделия в данном исполнении помещены в шумопоглощающий кожух и включают компрессорный элемент, электродвигатель, доохладитель, встроенную в корпус систему управления.
Версия на ресивере (Standard)
Это модификация модели "OFCS на раме": компрессорный модуль установлен на ресивер.
Версия Super Dry
Модификация компрессора "Super": в шумопоглощающий кожух встроен осушитель рефрижераторного типа.
1. Конструкция изделия предусматривает смену направления потока охлаждающего воздуха посредством замены задней крышки на верхнюю. Данное обстоятельство заметно улучшает эксплуатационные характеристики компрессора.
2. Встроенный в компрессор осушитель сжатого воздуха рефрижераторного типа обеспечивает высокое качество сжатого воздуха.
3. Высокоэффективный, полностью закрытый, охлаждаемый вентилятором электродвигатель класса F по IP55, рассчитанный на длительную непрерывную работу.
4. Шумопоглощающий кожух обеспечивает уровень шума не выше 54 дБ (А).
5. Высокоэффективный бумажный фильтр задерживает частицы размером до 1 мкм
6. Спиральный компрессорный элемент воздушного охлаждения отличается высокой стабильностью, прочностью и надежностью.
7. Датчик давления релейного типа позволяет поддерживать давление в узком диапазоне.

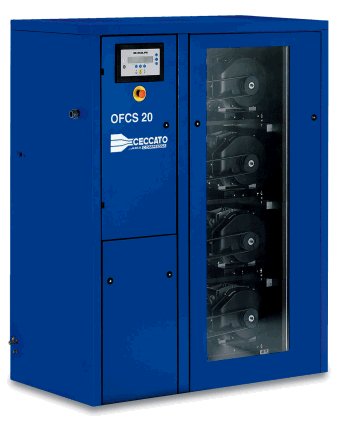

Версия Super Multi
Концепция "Мультиблок" позволяет получить систему на базе спиральных компрессорных модулей суммарной мощностью до 15 кВт. От 2 до 4 модулей помещаются в шумопоглощающий кожух. Спиральные компрессоры "Мультиблок" поставляются как в комплектной версии, так и в полнофункциональном исполнении (Super Multy Dry). В последнем случае в аналогичный по размеру кожух встроен осушитель сжатого воздуха рефрижераторного типа. Мультиблок комплектуется микропроцессорной системой управления, отслеживающей работу каждого компрессорного модуля, что обеспечивает не только гибкость системы, но и ее высокую энергоэффективность.
1. Микропроцессорный модуль
2. Спиральный компрессорный элемент воздушного охлаждения
3. Высокоэффективный, полностью закрытый, охлаждаемый вентилятором электродвигатель класса F по IP55, рассчитанный на длительную непрерывную работу
4. Расположение спиральных элементов на выдвижных пластинах заметно упрощает процедуру их обслуживания
Компрессор с изменяемой производительностью
В систему управления всех компрессоров модификации "Мульти" заложена программа, обеспечивающая максимально возможную гибкость системе. Данная программа позволяет производить пуск/останов встроенных компрессорных модулей без пиковых нагрузок, приводя производительность компрессора в соответствие с потреблением сжатого воздуха пневмосетью. Встроенный микропроцессорный модуль сводит к минимуму колебания давления в пневмосети и повышает энергоэффективность. Данные о состоянии компрессора отображаются на русском языке.
| ТИП | Давление, бар |
Мощность, кВт |
Производи-тельность, л/мин |
Шум, дБ (А) |
Питание, В/Гц/Фаза | Труба на выходе, дюйм | Длина мм |
Ширина мм |
Высота мм |
Вес, кг | Объем ресивера, л |
| Версия на раме | |||||||||||
| OFCS 2/8 | 8 | 1,5 | 162 | 55 | 230/50/1 | 1/2 '' | 800 | 600 | 540 | 105 | |
| OFCS 2/10 | 10 | 1,5 | 126 | 55 | 230/50/1 | 1/2 '' | 800 | 600 | 540 | 105 | |
| OFCS 3/8 | 8 | 2,2 | 240 | 67 | 400/50/3 | 1/2 '' | 800 | 600 | 540 | 110 | |
| OFCS 3/10 | 10 | 2,2 | 204 | 67 | 400/50/3 | 1/2 '' | 800 | 600 | 540 | 110 | |
| OFCS 5/8 | 8 | 3,7 | 396 | 68 | 400/50/3 | 1/2 '' | 800 | 600 | 540 | 120 | |
| OFCS 5/10 | 10 | 3,7 | 396 | 68 | 400/50/3 | 1/2 '' | 800 | 600 | 540 | 120 | |
| Версия на ресивере Standard и Tandem | |||||||||||
| OFCS 2/8-270 | 8 | 1,5 | 162 | 65 | 230/50/1 | 1/2 '' | 1267 | 600 | 1169 | 180 | 270 |
| OFCS 2/10-270 | 10 | 1,5 | 126 | 65 | 230/50/1 | 1/2 '' | 1267 | 600 | 1169 | 180 | 270 |
| OFCS 3/8-270 | 8 | 2,2 | 240 | 67 | 400/50/3 | 1/2 '' | 1267 | 600 | 1169 | 185 | 270 |
| OFCS 3/10-270 | 10 | 2,2 | 204 | 67 | 400/50/3 | 1/2 '' | 1267 | 600 | 1169 | 185 | 270 |
| OFCS 5/8-270 | 8 | 3,7 | 396 | 68 | 400/50/3 | 1/2 '' | 1267 | 600 | 1169 | 195 | 270 |
| OFCS 5/10-270 | 10 | 3,7 | 335 | 68 | 400/50/3 | 1/2 '' | 1267 | 600 | 1169 | 195 | 270 |
| OFCS 8/8-500T | 8 | 6 | 636 | 72 | 400/50/3 | 1/2 '' | 2043 | 600 | 1169 | 365 | 500 |
| OFCS 8/10-500T | 10 | 6 | 540 | 72 | 400/50/3 | 1/2 '' | 2043 | 600 | 1169 | 365 | 500 |
| OFCS 8/10-500T | 8 | 7,5 | 792 | 73 | 400/50/3 | 1/2 '' | 2043 | 600 | 1169 | 375 | 500 |
| OFCS 10/10-500T | 10 | 7,5 | 672 | 73 | 400/50/3 | 1/2 '' | 2043 | 600 | 1169 | 375 | 500 |
| Версия Super | |||||||||||
| OFCS 2/8 S | 8 | 1,5 | 162 | 54 | 230/50/1 | 1/2 '' | 590 | 600 | 1040 | 97 | |
| OFCS 3/8 S | 8 | 2,2 | 240 | 54 | 400/50/3 | 1/2 '' | 590 | 600 | 1040 | 97 | |
| OFCS 3/10 S | 10 | 2,2 | 168 | 54 | 400/50/3 | 1/2 '' | 590 | 600 | 1040 | 97 | |
| OFCS 5/8 S | 8 | 3,7 | 396 | 54 | 400/50/3 | 1/2 '' | 590 | 600 | 1040 | 102 | |
| OFCS 5/10 S | 10 | 3,7 | 336 | 54 | 400/50/3 | 1/2 '' | 590 | 600 | 1040 | 102 | |
| Версия Super DRY | |||||||||||
| OFCS 2/8 SD | 7,75 | 1,5 | 162 | 54 | 230/50/1 | 1/2 '' | 590 | 600 | 1040 | 120 | |
| OFCS 3/8 SD | 7,75 | 2,2 | 240 | 54 | 400/50/3 | 1/2 '' | 590 | 600 | 1040 | 120 | |
| OFCS 3/10 SD | 9,75 | 2,2 | 168 | 54 | 400/50/3 | 1/2 '' | 590 | 600 | 1040 | 120 | |
| OFCS 5/8 SD | 7,75 | 3,7 | 396 | 54 | 400/50/3 | 1/2 '' | 590 | 600 | 1040 | 125 | |
| OFCS 5/10 SD | 9,75 | 3,7 | 333 | 54 | 400/50/3 | 1/2 '' | 590 | 600 | 1040 | 125 | |
| Версия Super Multi | |||||||||||
| OFCS 3/8 M | 8 | 6 | 624 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1040 | 340 | |
| OFCS 3/10 M | 10 | 6 | 523 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1040 | 340 | |
| OFCS 10/8 M | 8 | 7,5 | 762 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1040 | 345 | |
| OFCS 10/10 M | 10 | 7,5 | 678 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1040 | 345 | |
| OFCS 15/8 M | 8 | 11 | 1134 | 60 | 400/50/3 | 1/2 '' | 1450 | 750 | 1844 | 480 | |
| OFCS 15/10 M | 10 | 11 | 1020 | 60 | 400/50/3 | 1/2 '' | 1450 | 750 | 1844 | 480 | |
| OFCS 20/8 M | 8 | 15 | 1482 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1844 | 560 | |
| OFCS 20/10 M | 10 | 15 | 1368 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1844 | 560 | |
| Версия Super Multi DRY | |||||||||||
| OFCS 8/8 MD | 7,75 | 6 | 624 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1040 | 370 | |
| OFCS 8/10 MD | 9,75 | 6 | 528 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1040 | 370 | |
| OFCS 10/8 MD | 7,75 | 7,5 | 762 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1040 | 375 | |
| OFCS 10/10 MD | 9,75 | 7,5 | 678 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1040 | 375 | |
| OFCS 15/8 MD | 7,75 | 11 | 1134 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1844 | 515 | |
| OFCS 15/10 MD | 9,75 | 11 | 1020 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1844 | 515 | |
| OFCS 20/8 MD | 7,75 | 15 | 1432 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1844 | 595 | |
| OFCS 20/10 MD | 9,75 | 15 | 1338 | 63 | 400/50/3 | 1/2 '' | 1450 | 750 | 1844 | 595 | |
