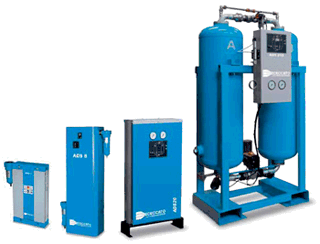

Адсорбционные осушители

ADS 1 – 3 STD
Компактное исполнение
  • Гибкая инсталяция с шестью возможными вариантами подключения.
  • Компактное исполнение.
  • Модель может быть установлена как вертикально, так и горизонтально, может быть монтирована на полу, либо на стене
    (опционально - настенные крепежи).
  • Легок в обслуживании:
    - Обслуживание может быть выполнено без отключения от пневмосети.
    - Картридж адсорбента со встроенным фильтром.
  • Автоматическое управление осушителем и рабочими фазами и диагностикой неисправностей и индикацией.
    • Техническая информация
  • Производительность от 120 до 300 л/1’ при 7 барах.
  • Стандартная точка росы - 40 °C.
    (-70°C. путем уменьшения FAD).
  • Максимальное рабочее давление 16 бар.
  • Диапазон рабочего давления 4 - 16 бар.

    • ADS 4 – 10 STD NEW!
    Надежность, экономия пространства
  • Очень компактный, меньше занимаемая площадь, простой дизайн.
  • Легко монтировать благодаря настенным крепежам, позволяющим снизить занимаемую площадь до 0.
  • Фильтры на входе FMO, FMM и фильтр на выходе FPRО могут быть смонтированы напрямую ко ВХ/ВЫХ осушителя.
  • Универсальная сборка с мультипортовой системой и шестью возможными соединениями.
  • Аллюминиевое исполнение основных частей позволяет предотвратить коррозию.
  • Таймерная карта управления в стандартной комплектации имеет разьем удаленного управления (P4).
  • Всасывающий и стравливающий клапаны выполнены из антикоррозийного аллюминия.
  • Каждая колонна оснащена высокоэффективным шумоглушителем для тихой работы.
  • Электронный контроллер позволяет управлять осушителем, отслеживая рабочее состояние с автоматической диагностикой неполадок.

    • Тип Максимальное
    давление    		 Производитель
    ность    		 Параметры
    электросети    		 Вес Присоед.
    р-ры    		 Размеры
    ДхШхВ    		 Контроль
    бар л/мин м3/ч В/Гц/Фаза кг дюйм мм
    ADS 4 16 426 26 24-115-230/50-60/1 20 3/8'' 281x92x815 Таймер
    ADS 7 16 708 42 24-115-230/50-60/1 24 3/8'' 281x92x1065 Таймер
    ADS 10 16 990 59 24-115-230/50-60/1 31 3/8'' 281x92x1460 Таймер

    Техническая информация
  • Производительность от 426 до 990 л/1’ при 7 барах
  • Стандартная точка росы -40 °C
    (- 70°C. путем уменьшения FAD)
  • Максимальное рабочее давление 16 бар
  • Диапазон рабочего давления 4-11 бар и 11-16 бар
  • Диапазон рабочей температуры осушителя: 1,5 - 50°C
  • Диапазон температуры окружающей среды при работе осушителя: 5 - 50°C.


    • ADS 20 - 80 STD
    (CD: контроль точки росы - опционально)
  • Надежность в работе благодаря проверенным компонентам.
  • Компактные размеры и возможность крепления к полу (крепежный комплект - опционально).
  • Фильтр на входе FMM фильтр на выходе FPRE должны быть монтированы в пневмосеть. Фильтры включены в поставку.

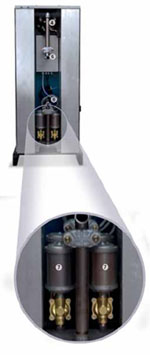

    1. Конструкция опорной рамы позволяет легко транспортировать осушитель "рохлей".
    2. Датчик давления – башня A.
    3. Датчик давления – башня B.
    4. Жиклер регенерации из нержавеющей стали.
    5. Выход воздуха.
    6. Вход воздуха.
    7. Высокоэффективный глушитель со встроенным предохранительным клапаном.
    • Техническая информация
  • Производительность от 1917 до 7800 л/1’ при 7 барах.
  • Стандартная точка росы -40°C.
    (-70°C. как опция + уменьшение FAD).
  • Максимальное рабочее давление 16 бар.
  • Диапазон рабочего давления 4 - 16 бар.


    • ADS 110 - 215
    STD: управление по таймеру
    CD:     контроль точки росы

    Состоящий из высококачественных компонентов, осушитель ADS гарантирует стабильную точку росы -40°C.
    Использование оптимального количества адсорбента и размера колонны, обеспечивает наименьшую скорость воздуха и большее время контакта воздуха с адсорбентом.
    Фазы осушения контроллируются электронной таймерной платой в стандартной комплектации (ADS/STD).
    Также доступен контроль точки росы (ADS/CD), когда фаза осушения зависит от значения точки росы и контроллируется электронной системой управления точкой росы.
    Два фильтра на входе FMO-FMM и фильтр на выходе FPRE должны быть установлены в пневмосеть.
    Фильтры включены в поставку.

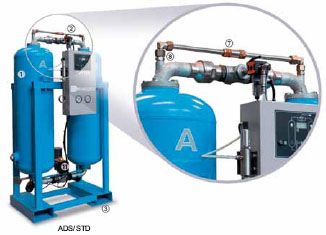

      1. Широкие колонны для оптимальной скорости воздуха и надежного осушения.
      2. Выход воздуха.
      3. Надежная рама с разьемами под "рохлю".

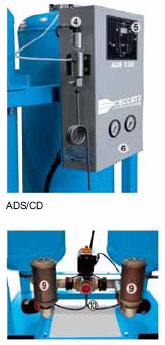

      4. Датчик точки росы. (ADS/CD)
      5. Индикация точки росы. (ADS/CD)
      6. Два манометра встроены в панель управления для индикации давления в колоннах A/B.
      7. Жиклер регенерации из нержавеющей стали.
      8. Гальванические трубы с фланцевыми соединениями.
      9. Высокоэффективный глушитель со встроенным предохранительным клапаном.
      10. Вход воздуха.
      11. Трехходовой клапан из нержавеющей стали.

    Техническая информация
  • Производительность от 10800 до 21600 л/1’ при 7 барах
  • Стандартная точка росы -40°C.
    (-70°C. как опция + уменьшение FAD).
  • Максимальное рабочее давление 11 и 16 бар.
  • Диапазон рабочего давления 4-11 бар и 11-16 бар.
