Beltair 321–1 100 нл/мин

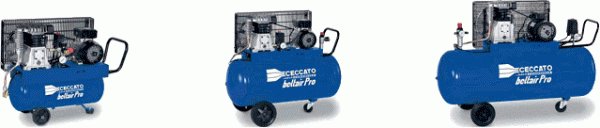

Поршневые компрессоры BELTAIR, BELTAIR V

Профессиональная серия поршневых компрессоров BELTAIR. Надежное и недорогое решение для небольших производств и любых производственных нужд.

Базовое исполнение



Основные особенности конструкции

  • Чугунная компрессорная головка и клапанная плита с пластинчатыми клапанами из нержавеющей стали. Визуальный контроль уровня масла через смотровое стекло. Одно и двухступенчатое исполнение;
  • Исполнение электродвигателя IP54, класс F. Однофазное и трехфазное исполнение. Защита электродвигателя от перегрузки;
  • Возможно исполнение с пуском электродвигателя по схеме «звезда-треугольник»;
  • Редуктор давления на выходе (кроме моделей с ресивером 500л);
  • Управление — реле давления («включение-выключение»), разгрузочный клапан, предохранительный клапан;
  • Низкая скорость вращения и низкий уровень шума;
  • Воздушное охлаждение, производительный охлаждающий вентилятор;
  • Ременной привод, защитный кожух ременной передачи, производительный охлаждающий вентилятор;
  • Исполнение на 100, 200, 270 литровом ресивере с транспортировочными колесами. Исполнение на 500 литровом ресивере без транспортировочных колес;
  • Простое, быстрое и недорогое техобслуживание.
Модель





    литры количество бар л.с. кВт об./мин л/мин В/Гц/фазы Длина, мм Ширина, мм Высота, мм кг
100C3MR 1K17 100 2/1 10 3 2,2 1 000 321 230/50/1 1 050 400 830 75
100C3R 1K17 100 2/1 10 3 2,2 1 000 321 400/50/3 1 050 400 830 75
200C3MR 1K17 200 2/1 10 3 2,2 1 000 321 230/50/1 1 420 420 1 000 97
200C3R 1K17 200 2/1 10 3 2,2 1 000 321 400/50/3 1 420 420 1 000 97
200C4R 1K18C 200 2/1 10 4 3 1 400 440 400/50/3 1 420 420 1 100 104
200C5R 2K25 200 2/2 10 4 3 1 200 495 400/50/3 1 420 420 1 100 107
270C4R 1K18C 270 2/1 10 4 3 1 400 440 400/50/3 1 700 600 1 120 144
270C5R 2K25 270 2/2 10 4 3 1 200 495 400/50/3 1 700 600 1 270 157
270C5,5R 2K28 270 2/2 10 5,5 4 1 200 552 400/50/3 1 700 600 1 270 160
270C5,5XR 2K28 270 2/2 10 5,5 4 1 200 552 400/50/3 1 700 600 1 270 162
500F5,5R 2К28 500 2/2  10 5,5 4 1 200 552 400/50/3 2 000 700 1 350 221
500F5,5XR 2К28 500 2/2 10 5,5 4 1 200 552 400/50/3 2 000 700 1 350 221
500F7,5R 2К30 500 2/2 10 7,5 5,5 1 200 872 400/50/3 2 000 700 1 350 235
500F7,5XR 2К30 500 2/2 10 7,5 5,5 1 200 872 400/50/3 2 000 700 1 350 235
500F10R 2К30 500 2/2 10 10 7,5 1 400 1 074 400/50/3 2 000 700 1 350 256
500F10XR 2К30 500 2/2 10 10 7,5 1 400 1 074 400/50/3 2 000 700 1 350 256
500F11R 2К50 500 2/2 10 10 7,5 1 000 1 100 400/50/3 2 000 700 1 350 290
500F11XR 2К50 500 2/2 10 10 7,5 1 000 1 100 400/50/3 2 000 700 1 350 290
Исполнение на вертикальном ресивере
Модель





    литры количество бар л.с. кВт об./мин л/мин В/Гц/фазы Длина, мм Ширина, мм Высота, мм кг
270F4V 1K18C 270 2/1 10 4 3 1 400 539 400/50/3 820 520 1 900 130
270F5,5V 2K25 270 2/2 10 5,5 4 1 400 578 400/50/3 820 520 1 900 133
2705,5XV 2K25 270 2/2 10 5,5 4 1 400 578 400/50/3 820 520 1 900 133
2707,5V 2K30 270 2/2 10 7,5 5,5 1 200 872 400/50/3 820 520 1 900 156
2707,5XV 2K30 270 2/2 10 7,5 5,5 1 200 872 400/50/3 820 520 1 900 156

Основные особенности конструкции

Исполнение на вертикальном 270 литровом ресивере. Удобен и компактен для использования в небольших производственных помещениях. При тех же рабочих характеристиках занимает примерно на 2/3 меньше места по сравнению с компрессорами в стандартном исполнение (на горизонтальном ресивере).

C — исполнение с транспортировочными колесами
F — стационарное исполнение
M — двигатель — однофазный (220В / 50Гц)
R — серия BELTAIR V — серия BELTAIR V
X — пуск двигателя по схеме «звезда-треугольник»
