CSA 485–2 000 нл/мин

Винтовые компрессоры серии CSA 5,5-20
Основные особенности конструкции>

  • Внешний префильтр очень легко извлечь и очистить
  • Шумопоглащающий сухой впускной воздушный фильтр
  • Сжимающий элемент маслозаполненный с асимметричными винтами
  • Электродвигатель трёхфазный, IP-54, класс F
  • Трансмиссия V-образным ремнём, натяжение с автовыравниванием
  • Вертикальный масляный резервуар с высокоэффективным маслосепаратором (2-3 мг/м3)
  • Визуальный контроль уровня масла через специальное окошко, выведенное наружу
  • Комбинированный высокоэффективный масляно-воздушный доохладитель.
  • Фильтр масла
  • Эффективный шумопоглащающий кожух, окрашенный порошковой эмалью
  • Легкосъёмные щиты, обеспечивающие доступ с трёх сторон для обслуживания
  • Контрольная и управляющая панель в блоке с дверцей, запираемой треугольным ключом
  • Интеллектуальная микропроцессорная система ES3000, управляющая работой компрессора
  • Запуск с переключением со "звезды" на "треугольник", для уменьшения пускового тока
  • Системы безопасности:
    защита мотора от перегрева, защита от превышения температуры масла, защита от неправильного подключения к сети, защитный клапан на превышение максимального давления, клапан минимального давления, автоматическое перекрывание воздухозабора

Легкость обслуживания

Все внутренние части легко доступны как для регулярных проверок, так и для основных операций по обслуживанию.
Сняв всего 2 панели можно:

  • Сменить воздушно-масляный сепаратор
  • Слить конденсат из резервуара
  • Сменить масляный фильтр
  • Сменить масло
  • Сменить воздушный фильтр

Для замены или проверки натяжения ремня достаточно снять одну торцевую панель.
Конструкция трансмиссии обеспечивает выравнивание шкивов.

Тихая работа

Результатом многолетней работы стало значительное снижение уровня шума. Был детально проанализирован поток воздуха внутри машины. Для снижения шума использованы панели со специальным защитным материалом. Конструкторы позаботились о том, чтобы при сборке компонентов исключить передачу вибрации и шумов от одной детали к другой. Всё это позволило добиться того, что даже в стандартном исполнении новый модельный ряд занимает лидирующее место на рынке по низкому уровню шума.

Высокоэффективный винтовой элемент

Два ротора с асимметричным профилем легко вращаются на высококачественных малоизнашиваемых подшипниках. Высокая степень прилегания поверхностей валов и отличная согласованность в их работе обеспечены во всём диапазоне скоростей вращения. Максимальная производительность, высокий КПД, надежность и долговечность в работе гарантируют устойчивость параметров работы в течении всего срока эксплуатации.

Эксплуатационные качества

Высокие характеристики, тихая работа, лёгкие установка и обслуживание ставят компрессоры CSA в линейку лучшего оборудования, представленного сегодня на рынке. Использование высоконадёжных компонентов, высокое качество сборки нового модельного ряда сделали эти компрессоры ещё более надёжными. Работа конструкторов над оптимальным размещением компонентов сделало их расположение удобным и эргономичным, снизив параллельно эксплуатационные расходы.

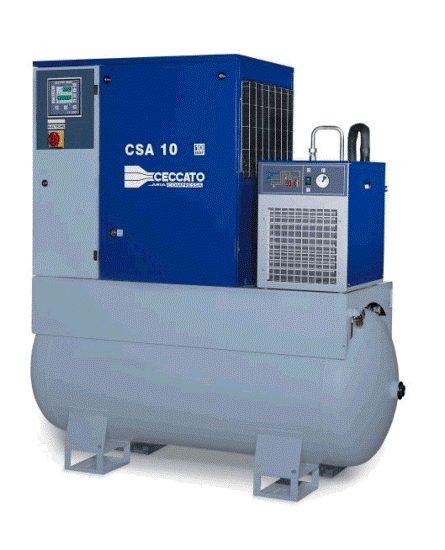

CSA DRY - готовая компрессорная станция

В этой комплектации компрессор установлен на оптимально подобранном ресивере, и укомплектован двумя магистральными фильтрами и осушителем холодильного типа. Конденсат из всех элементов поступает в единый автоматический конденсатоотводчик с электронным регулированием. На выход поступает сухой воздух, очищенный от пыли и масла.

Электронный модуль управления ES 3000 с цифровым дисплеем

Контроллер ES 3000, устанавливаемый на CSA, это современная управляющая система, специально разработанная для компрессоров средней и высокой производительности. Он позволяет осуществлять:

  • Управление всеми операциями и параметрами, необходимыми при использовании компрессора: создаваемое избыточное давление, управление осушителем, остановка и запуск машины. - Регулировку и проверку компрессора.
  • Фиксирование и сохранение информации о произошедших нештатных ситуациях в работе.
  • Остановку компрессора в случае обнаружения сбоев в работе.
  • Визуальное предоставление информации о наступлении сроков обслуживания машины.

В устройстве применена клавиатура сенсорного типа, не боящаяся загрязнений. Контроллер имеет цифровые и аналоговые порты для подключения различных внешних устройств. Программное обеспечение контроллера позволяет осуществлять многоуровневый доступ к перепрограммированию параметров для специалистов разной квалификации. Имеется также защита от ввода заведомо нереальных или опасных параметров работы.

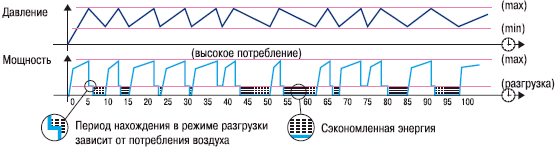

Функция энергосбережения с "интеллектуальным управлением"

Управляющая программа ES 3000 позволяет значительно снизить потребление энергии в режиме разгрузки путём использования функции "интеллектуального управления", автоматически рассчитывая для каждого цикла ожидаемое время работы в режиме разгрузки. Количество пусков-остановок оптимизируется исходя из текущего потребления воздуха и максимально-допустимого кол-ва остановок в течении часа.

Сразу по достижению максимального давления компрессор переходит в режим разгрузки, даже если потребление воздуха в текущий момент отсутствует. Затем, исходя из вышеуказанных параметров, компрессор либо переходит в режим останова, либо продолжит работу в режиме разгрузки до следующего цикла.



Базовое исполнение
Модель
  бар кВт л/мин дБ В/Гц/фазы дюйм Длина, мм Ширина, мм Высота, мм кг
CSA 5,5/8 8 4 600 60 400/50/3 3/4" 1 000 650 1 045 180
CSA 5,5/10 10 4 485 60 400/50/3 3/4" 1 000 650 1 045 180
CSA 7,5/8 8 5,5 790 64 400/50/3 3/4" 1 000 650 1 045 195
CSA 7,5/10 10 5,5 630 64 400/50/3 3/4" 1 000 650 1 045 195
CSA 10/8 8 7,5 1 120 64 400/50/3 3/4" 1 000 650 1 045 215
CSA 10/10 10 7,5 1 000 64 400/50/3 3/4" 1 000 650 1 045 215
CSA 10/13 13 7,5 790 64 400/50/3 3/4" 1 000 650 1 045 215
CSA 15/8 8 11 1 620 63 400/50/3 3/4" 1 000 650 1 045 230
CSA 15/10 10 11 1 400 63 400/50/3 3/4" 1 000 650 1 045 230
CSA 15/13 13 11 1 210 63 400/50/3 3/4" 1 000 650 1 045 230
CSA 20/8 8 15 2 000 65 400/50/3 3/4" 1 000 650 1 045 235
CSA 20/10 10 15 1 790 65 400/50/3 3/4" 1 000 650 1 045 235
CSA 20/13 13 15 1 470 65 400/50/3 3/4" 1 000 650 1 045 235
Исполнение на ресивере (340 / 500 л)
Модель
  бар кВт л/мин дБ В/Гц/фазы дюйм Длина, мм Ширина, мм Высота, мм кг литры
CSA 7,5/88–340 8 7,5 790 64 400/50/3 1/2" 1 450 650 1 685 335 340
CSA 7,5/10–340 10 7,5 630 64 400/50/3 1/2" 1 450 650 1 685 335 340
CSA 10/8–340 8 10 1 120 64 400/50/3 1/2" 1 450 650 1 685 355 340
CSA 10/10–340 10 10 1 000 64 400/50/3 1/2" 1 450 650 1 685 355 340
CSA 10/13–340 13 10 790 64 400/50/3 1/2" 1 450 650 1 685 355 340
CSA 15/8–340 8 15 1 620 63 400/50/3 1/2" 1 450 650 1 685 370 340
CSA 15/10–340 10 15 1 400 63 400/50/3 1/2" 1 450 650 1 685 370 340
CSA 15/13–340 13 15 1 210 63 400/50/3 1/2" 1 450 650 1 685 370 340
CSA 20/8–340 8 20 2 000 65 400/50/3 1/2" 1 450 650 1 685 375 340
CSA 20/10–340 10 20 1 790 65 400/50/3 1/2" 1 450 650 1 685 375 340
CSA 20/13–340 13 20 1 470 65 400/50/3 1/2" 1 450 650 1 685 375 340

CSA 7,5/88–500 8 7,5 790 64 400/50/3 1/2" 1 450 650 1 685 370 500
CSA 7,5/10–500 10 7,5 630 64 400/50/3 1/2" 1 450 650 1 685 370 500
CSA 10/8–500 8 10 1 120 64 400/50/3 1/2" 1 450 650 1 685 390 500
CSA 10/10–500 10 10 1 000 64 400/50/3 1/2" 1 450 650 1 685 390 500
CSA 10/13–500 13 10 790 64 400/50/3 1/2" 1 450 650 1 685 390 500
CSA 15/8–500 8 15 1 620 63 400/50/3 1/2" 1 450 650 1 685 405 500
CSA 15/10–500 10 15 1 400 63 400/50/3 1/2" 1 450 650 1 685 405 500
CSA 15/13–500 13 15 1 210 63 400/50/3 1/2" 1 450 650 1 685 405 500
CSA 20/8–500 8 20 2 000 65 400/50/3 1/2" 1 450 650 1 685 410 500
CSA 20/10–500 10 20 1 790 65 400/50/3 1/2" 1 450 650 1 685 410 500
CSA 20/13–500 13 20 1 470 65 400/50/3 1/2" 1 450 650 1 685 410 500
Исполнение на ресивере (340 / 500 л), с осушителем и фильтрами
Модель
  бар кВт л/мин дБ В/Гц/фазы Длина, мм Ширина, мм Высота, мм кг Осушитель литры
CSA 7,5/8–340 D 8 5,5 790 64 400/50/3 1 450 650 1 685 375 CDX 9 340
CSA 7,5/10–340 D 10 5,5 630 64 400/50/3 1 450 650 1 685 375 CDX 9 340
CSA 10/8–340 D 8 7,5 1 120 64 400/50/3 1 450 650 1 685 400 CDX 12 340
CSA 10/10–340 D 10 7,5 1 000 64 400/50/3 1 450 650 1 685 400 CDX 12 340
CSA 10/13–340 D 13 7,5 790 64 400/50/3 1 450 650 1 685 400 CDX 12 340
CSA 15/8–340 D 8 11 1 620 63 400/50/3 1 450 650 1 685 420 CDX 18 340
CSA 15/10–340 D 10 11 1 400 63 400/50/3 1 450 650 1 685 420 CDX 18 340
CSA 15/13–340 D 13 11 1 210 63 400/50/3 1 450 650 1 685 420 CDX 18 340
CSA 20/8–340 D 8 15 2 000 65 400/50/3 1 450 650 1 685 425 CDX 18 340
CSA 20/10–340 D 10 15 1 790 65 400/50/3 1 450 650 1 685 425 CDX 18 340
CSA 20/13–340 D 13 15 1 470 65 400/50/3 1 450 650 1 685 425 CDX 18 340

CSA 7,5/8–500 D 8 5,5 790 64 400/50/3 1 750 670 1 750 410 CDX 9 500
CSA 7,5/10–500 D 10 5,5 630 64 400/50/3 1 750 670 1 750 410 CDX 9 500
CSA 10/8–500 D 8 7,5 1 120 64 400/50/3 1 750 670 1 750 435 CDX 12 500
CSA 10/10–500 D 10 7,5 1 000 64 400/50/3 1 750 670 1 750 435 CDX 12 500
CSA 10/13–500 D 13 7,5 790 64 400/50/3 1 750 670 1 750 435 CDX 12 500
CSA 15/8–500 D 8 11 1 620 63 400/50/3 1 750 670 1 750 455 CDX 18 500
CSA 15/10–500 D 10 11 1 400 63 400/50/3 1 750 670 1 750 455 CDX 18 500
CSA 15/13–500 D 13 11 1 210 63 400/50/3 1 750 670 1 750 455 CDX 18 500
CSA 20/8–500 D 8 15 2 000 65 400/50/3 1 750 670 1 750 460 CDX 18 500
CSA 20/10–500 D 10 15 1 790 65 400/50/3 1 750 670 1 750 460 CDX 18 500
CSA 20/13–500 D 13 15 1 470 65 400/50/3 1 750 670 1 750 460 CDX 18 500
