CSD 7 150–14 980 нл/мин

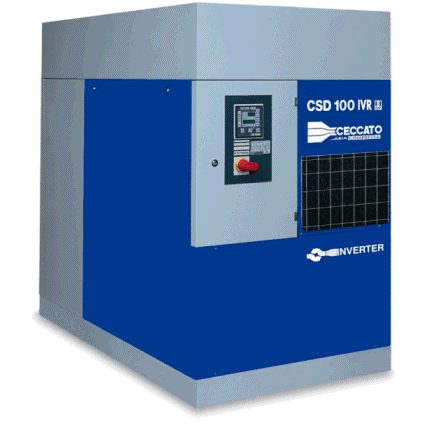

Винтовые компрессоры CSD 75 - 100 - 125, основные особенности конструкции

  • Вентиляция Продуманное распределение воздушных потоков обеспечивает низкую рабочую температуру.
  • Бесшумная работа Остаточные шумы настолько незначительны, что установку можно разместить даже вблизи рабочих мест.
  • Эргономичность Тщательно продуманное размещение компонентов позволяет легко управлять работой установки и обслуживать ее.
Звукоизолирующий кожух

Высокоэффективный алюминиевый
воздушно-масляный радиатор

Клапан минимального давления

Высококачественные гибкие линии
трубопровода


Многокамерная система шумоподавления
Электрический вентилятор
с низким уровнем шума

Электродвигатель EFF с защитой IP 55 1

Ременный привод
Вибропогашающие подушки


 Основные особенности конструкции

  • Легкоизвлекаемый и очищаемый внешний префильтр;
  • Шумопоглащающий, высокоэффективный впускной воздушный фильтр непосредственно на всасывании в компрессорный элемент;
  • Новый сжимающий элемент с улучшенными рабочими характеристиками — одноступенчатый, маслозаполненный винтовой компрессор с винтами ассиметричного профиля;
  • Приводной электродвигатель - асинхронный, трехфазный, IP-54, класс F;
  • Привод — ременной (мультиклиновый ремень). Натяжение с автовыравниванием. Низкий уровень проскальзывания и нагрева;
  • Вертикальный воздушно-масляный внутренний сепаратор с высокой эффективностью (содержание масла в сжатом воздухе на выходе из компрессора 3 мг/м3.);
  • Легкозаменяемый масляный фильтр. Визуальный контроль уровня масла (смотровое окошко) выведен на переднюю панель компрессора. Снимать панель не требуется;
  • Не требуют специального фундамента для установки. Только ровная горизонтальная поверхность;
  • Система безопасности: защита двигателя от перегрева, защита от повышенной температуры нагнетания, защита от неправильного подключению компрессора к электросети (реле контроля фаз), предохранительный клапан максимального давления, клапан минимального давления, автоматическое перекрывание воздухозабора;
  • Комбинированный, высокоэффективный масляно-воздушный радиатор-охладитель. Охлаждение — воздушное при помощи отдельных вентиляторов (для CSD 75 — вентилятор осевого типа, для CSD 100–125 — вентилятор радиального типа). Независимый электропривод системы вентиляции обеспечивает стабильность параметров работы и большую эффективность;
  • Очень низкий уровень шума благодаря эффективному шумопоглащающему кожуху, окрашенному порошковой эмалью, и специальной внутренней компоновке;
  • Легкосъемные щиты, обеспечивающие доступ с трех сторон для обслуживания;
  • Интеллектуальная микропроцессорная система ES 3 000, управляющая работой компрессора (режимы работы: «нагрузка / разгрузка», остановка по выбегу с последующим автоматическим запуском, анализ загруженности компрессора и изменение длины циклов «нагрузка / разгрузка» для снижения энергопотребления, контроль и отображение всех основных параметров работы компрессора в удобной цифровой форме, контроль межсервисных интервалов);

Дополнительные опции

  • Нестандартное напряжение и частота питания, блок управления MULTICONTROL;
  • Опция MULTICONTROL позволяет отслеживать потребление воздуха, время работы в режиме разгрузки, количество пусков-остановов, чтобы исходя из этого уменьшить количество переключений на холостой ход во избежании потерь энергии. Достигается это за счет автоматического дросселирования воздушного потока.

Режимы работы MULTICONTROL

  • F4 – Машина работает, как обычный компрессор с системой интеллектуального управления , периодически переключаясь в режим разгрузки и затем в останов. Режим подходит для среднего потребления воздуха (менее 70% от номинала);
  • F5 – Машина работает в режиме дросселирования, плавно меняя производительность в зависимости от потребления воздуха. Режим подходит для потребления воздуха близкого к номинальному;
  • F6 – Система управления автоматически выбирает режим работы в зависимости от потребности в сжатом воздухе. Режим подходит для систем с сильно меняющейся во времени потребностью в воздухе.
Модель
  бар кВт л/мин дБ В/Гц/фазы дюйм Длина, мм Ширина, мм Высота, мм кг
CSD 75/8 8 55 10 180 69 400/50/3 1 1/2" 1 100 1 930 1 765 1 075
CSD 75/10 10 55 8 850 69 400/50/3 1 1/2" 1 100 1 930 1 765 1 075
CSD 75/13 13 55 7 150 69 400/50/3 1 1/2" 1 100 1 930 1 765 1 075
CSD 100/8 8 75 13 880 69 400/50/3 1 1/2" 1 100 1 930 1 765 1 125
CSD 100/10 10 75 11 860 69 400/50/3 1 1/2" 1 100 1 930 1 765 1 125
CSD 100/13 13 75 10 480 69 400/50/3 1 1/2" 1 100 1 930 1 765 1 125
CSD 125/8 8 90 14 980 70 400/50/3 1 1/2" 1 100 1 930 1 765 1 175
CSD 125/10 10 90 13 020 70 400/50/3 1 1/2" 1 100 1 930 1 765 1 175
CSD 125/13 13 90 11 340 70 400/50/3 1 1/2" 1 100 1 930 1 765 1 175
