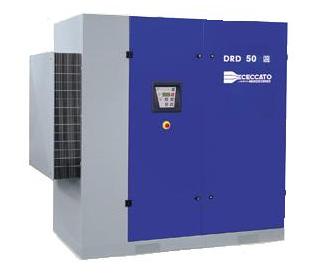

DRD 3 833–9 483 нл/мин

Винтовые компрессоры новой серии DRD предназначены для работы в том же диапазоне давлений и производительности, что и компрессоры серии CSC, но обладают улучшенными техническими характеристиками и более совершенной системой управления. Прямой привод винтового элемента повышает надежность и КПД компрессора. Одни из немногих компрессоров с прямым приводом, которые могут быть оборудованы встроенным осушителем воздуха.
Основные особенности конструкции
  • Воздушный фильтр циклонного типа. Увеличенная эффективность при низком сопротивлении потоку, прочная конструкция обеспечивают лучшую защиту винтового элемента и повышенную надежность;
  • Привод компрессорного элемента — прямой;
  • Сжимающий элемент — одноступенчатый, маслозаполненный винтовой компрессор с винтами ассиметричного профиля;
  • Электрический мотор, класс F, 2-х полюсной IP 55 , евростандарт, с коэффициентом использования, рассчитанным под выбранную трансмиссию;
  • Воздушно-масляный сепаратор представляет эффективную комбинацию трех принципов отделения масла: центробежный, гравитационный и фильтрующий. Он имеет низкое сопротивление потоку и позволяет обеспечивать содержание масла не более 3 мг/м3;
  • Комбинированный, высокоэффективный масляно-воздушный радиатор-охладитель. Охлаждение — воздушное при помощи отдельного вентилятора радиального типа. Независимый электропривод системы вентиляции обеспечивает стабильность параметров работы и большую эффективность;
  • Звукопоглощающий короб. Новая конструкция короба позволила эффективно снизить уровень шума, передающегося через воздухозаборник. Это дает возможность устанавливать машину даже в непосредственной близости от рабочих мест;
  • Система безопасности: защита двигателя от перегрева, защита от повышенной температуры нагнетания, защита от неправильного подключению компрессора к электросети (реле контроля фаз), предохранительный клапан максимального давления, клапан минимального давления, автоматическое перекрывание воздухозабора;
  • Легкосъемные щиты, обеспечивающие доступ с трех сторон для обслуживания;
  • Все компрессоры серии DRD оборудованы интеллектуальной микропроцессорной системой AIRLOGIC, управляющей работой компрессора (режимы работы: «нагрузка / разгрузка», остановка по выбегу с последующим автоматическим запуском, анализ загруженности компрессора и изменение длины циклов «нагрузка / разгрузка» для снижения энергопотребления, контроль и отображение всех основных параметров работы компрессора в удобной цифровой форме, контроль межсервисных интервалов);
  • Не требуют специального фундамента для установки. Только ровная горизонтальная поверхность.
Дополнительные опции
  • нестандартное напряжение и частота питания, влагоотделитель, префильтр высокой эффективности на всасывании, система рекуперации тепла, встроенный осушитель сжатого воздуха;
  • Дополнительно компрессоры могут быть укомплектованы влагоотделителем. Влагоотделитель циклонного типа выделяет конденсат из охлаждённого воздуха. Вода скапливается на дне и затем удаляется с помощью автоматической системы удаления конденсата;
  • Опция MULTICONTROL позволяет отслеживать потребление воздуха, время работы в режиме разгрузки, количество пусков-остановов, чтобы исходя из этого уменьшить количество переключений на холостой ход во избежании потерь энергии. Достигается это за счет автоматического дросселирования воздушного потока.
Режимы работы MULTICONTROL
  • F4 – Машина работает, как обычный компрессор с системой интеллектуального управления , периодически переключаясь в режим разгрузки и затем в останов. Режим подходит для среднего потребления воздуха (менее 70% от номинала);
  • F5 – Машина работает в режиме дросселирования, плавно меняя производительность в зависимости от потребления воздуха. Режим подходит для потребления воздуха близкого к номинальному;
  • F6 – Система управления автоматически выбирает режим работы в зависимости от потребности в сжатом воздухе. Режим подходит для систем с сильно меняющейся во времени потребностью в воздухе.
    Модель
      бар л.с. кВт л/мин дБ В/Гц/фазы дюйм Длина, мм Ширина, мм Высота, мм кг
    DRD 40/7,5 7,5 40 30 5 583 65 400/50/3 1 1/2" 1 810 950 1 760 785
    DRD 40/8 8 40 30 5 266 65 400/50/3 1 1/2" 1 810 950 1 760 815
    DRD 40/10 10 40 30 4 683 65 400/50/3 1 1/2" 1 810 950 1 760 815
    DRD 40/13 13 40 30 3 833 65 400/50/3 1 1/2" 1 810 950 1 760 815
    DRD 50/7,5 7,5 50 37 6 900 66 400/50/3 1 1/2" 1 810 950 1 760 900
    DRD 50/8 8 50 37 6 633 66 400/50/3 1 1/2" 1 810 950 1 760 900
    DRD 50/10 10 50 37 5 883 66 400/50/3 1 1/2" 1 810 950 1 760 900
    DRD 50/13 13 50 37 4 683 66 400/50/3 1 1/2" 1 810 950 1 760 900
    DRD 60/7,5 7,5 60 45 8 033 67 400/50/3 1 1/2" 1 810 950 1 760 975
    DRD 60/8 8 60 45 7 866 67 400/50/3 1 1/2" 1 810 950 1 760 975
    DRD 60/10 10 60 45 7 200 67 400/50/3 1 1/2" 1 810 950 1 760 975
    DRD 60/13 13 60 45 6 000 67 400/50/3 1 1/2" 1 810 950 1 760 975
    DRD 75/7,5 7,5 75 55 9 483 70 400/50/3 1 1/2" 1 810 950 1 760 1 165
    DRD 75/10 10 75 55 8 467 70 400/50/3 1 1/2" 1 810 950 1 760 1 165
    DRD 75/13 13 75 55 7 267 70 400/50/3 1 1/2" 1 810 950 1 760 1 165
