DRE 7 150–16 080 нл/мин


Винтовые компрессоры

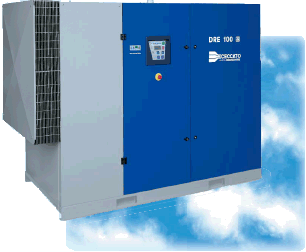

DRE 75 - 100 - 125

Основные особенности конструкции

Винтовой блок

Винтовой блок нового поколения состоит из двух ассиметричных роторов равного диаметра, изготовленных на наших предприятиях, которые установлены на долговечных высококачественных подшипниках. Низкая скорость вращения позволяет достичь минимального уровня шума за счет сокращения вибрации и продлевает срок эксплуатации устройства за счет уменьшения воздействия механического напряжения на все вращающиеся части.

Электродвигатель

Высокопроизводительная стандартная модель со степенью защиты IP55. Двигатель для обеспечения максимального охлаждения при всех режимах работы установлен рядом с воздухозаборником.

Привод

Коаксиальная модель соединения делает привод компрессора более надежным, более эффективным, более компактным и менее шумным. Эластичная муфта передает вращающий момент и поглощает любое напряжение вращающего момента, которое может возникнуть при запуске или останове компрессора. Специальная коническая посадка снимает напряжение с муфты, обеспечивает соосность и предотвращает малейший перекос вала.

Система охлаждения

Комбинированный алюминиевый воздушно-масляный радиатор с увеличенной площадью теплообмена эффективно охлаждает воздух и масло. Система охлаждения легко доступна для технического обслуживания. Специальные крепления упрощают сборку и демонтаж системы. Горизонтальное положение радиатора делает устройство более устойчивым и облегчает замену масла.

Вентиляция

Специально разработанная двухступенчатая система фильтрации обеспечивает максимальную защиту внутренних рабочих узлов, фильтруя поступающий воздух.
6-полюсный вентилятор с электроприводом или малошумная высокоэффективная турбина. Воздушный поток обтекает поверхности всех внутренних рабочих узлов,
эффективно охлаждая их и защищая от перегрева. Охлаждающий воздух направлен к единственному выходу, что позволяет применить для своих нужд более 90 % отобранного тепла с помощью использования системы рекуперации энергии.

Бесшумная работа: не более 65  67 дБ(А)

Высокий уровень шумов, производимый компрессорами, неизбежно означает, что их можно устанавливать только в изолированных помещениях. Модели же серии DRE могут быть установлены в непосредственной близости от рабочих мест.
  • Глушитель фильтра забора воздуха
  • Низкая рабочая скорость вращения винтового элемента
  • Тщательная оптимизация прохождения потока охлаждающего воздуха внутри компрессора
  • Высокоэффективный звуконепроницаемый кожух
Все эти факторы снижают уровень шума до степени, приемлемой для размещения компрессора вблизи рабочего места.
В результате достигается экономия средств за счет:
  • высокой эффективности и экономичности самого компрессора;
  • отсутствия необходимости прокладывать дополнительную систему труб для передачи сжатого воздуха к месту назначения.

Техническое обслуживание

Компрессор DRE разработан таким образом, чтобы максимально упростить процедуры планового обслуживания и внеочередных ремонтов.

  • Широкие дверцы, которые распахиваются на 180°
  • Легко снимаемые панели
  • Легкий доступ к рабочим узлам
  • Свободный доступ со всех сторон
  • Отсутствие необходимости в специальном инструменте
Все это значительно упрощает работы по техническому обслуживанию и ремонту.

Электронный блок управления AIRLOGIC

ФУНКЦИИ:
  • Настройка операционной системы
  • Недельное программирование с двумя типами загрузки
  • Доступ по паролю
  • Автоматический перезапуск
  • Дистанционное управление
  • Отчет об отказах оборудования (до 10 последних случаев)
  • Вывод времени работы в процентном выражении
  • Параллельное управление другими компрессорами
  • Информация о необходимости планового техобслуживания
КОНТРОЛЬ ПАРАМЕТРОВ:
  • Входные и выходные сигналы
  • Давление нагнетания
  • Перепад давления в воздушно-масляном сепараторе
ПРЕДОТВРАЩАЕТ:
  • Вращение двигателя в обратную сторону
  • Запуск при низких температурах
  • Запуск при уровнях давления ниже минимального
  • Автоматический запуск после долгих периодов бездействия
  • Образование избыточного давления в воздушно-масляном сепараторе
ЗАЩИЩАЕТ:
  • Двигатель, ограничивая количество его запусков
  • Компрессор от слишком высокой температуры масла
Технические данные
Модель
  бар кВт л/мин дБ В/Гц/фазы дюйм Длина, мм Ширина, мм Высота, мм кг
DRE 75/7,5 7,5 55 10 620 65 400/50/3 2" 2 160 1 100 1 600 1 430
DRE 75/8 8 55 10 180 65 400/50/3 2" 2 160 1 100 1 600 1 430
DRE 75/10 10 55 8 850 65 400/50/3 2" 2 160 1 100 1 600 1 430
DRE 75/13 13 55 7 150 65 400/50/3 2" 2 160 1 100 1 600 1 430
DRE 100/7,5 7,5 75 14 700 66 400/50/3 2" 2 160 1 100 1 600 1 480
DRE 100/8 8 75 13 880 66 400/50/3 2" 2 160 1 100 1 600 1 500
DRE 100/10 10 75 12 370 66 400/50/3 2" 2 160 1 100 1 600 1 500
DRE 100/13 13 75 10 480 66 400/50/3 2" 2 160 1 100 1 600 1 625
DRE 125/7,5 7,5 90 16 080 67 400/50/3 2" 2 160 1 100 1 600 1 625
DRE 125/8 8 90 16 030 67 400/50/3 2" 2 160 1 100 1 600 1 605
DRE 125/10 10 90 13 880 67 400/50/3 2" 2 160 1 100 1 600 1 625
DRE 125/13 13 90 11 860 67 400/50/3 2" 2 160 1 100 1 600 1 600
DRE 150/7,5 7,5 110 19 580 75 400/50/3 2" 2 160 1 100 1 600 1 810
DRE 150/8 8 110 18 980 75 400/50/3 2" 2 160 1 100 1 600 1 810
DRE 150/10 10 110 17 080 75 400/50/3 2" 2 160 1 100 1 600 1 810
DRE 150/13 13 110 14 660 75 400/50/3 2" 2 160 1 100 1 600 1 790
Компрессор DRE – это универсальное оборудование, отвечающее всем рабочим требованиям благодаря большому числу опций:
  • Дополнительный фильтр забора воздуха для работы в запыленных местах
  • Оборудование для рекуперации энергии
  • Водяное охлаждение
  • Плавная регулировка частоты вращения (INVERTER)
  • MULTICONTROL
  • Подогреватель масла
  • Концевой влагоотделитель
